衬氟DIN光滑管尾云头
TYPE PLDM
符合DIN11851标准的光滑管尾云头,采用食品级PFA颗粒在不锈钢本体上烧结而成,表面平整光滑,符合卫生级结构,可耐全真空负压,温度范围为:-60℃至+230℃。可与安全卡箍配套使用。
另有以下标准和材料可选:
1,接头本体材质可选用SS316L, SS304等材料;
2,可提供FEP颗粒烧结或PTFE粉末烧结而成;
3,可提供导静电PFA/FEP/PTFE材料。

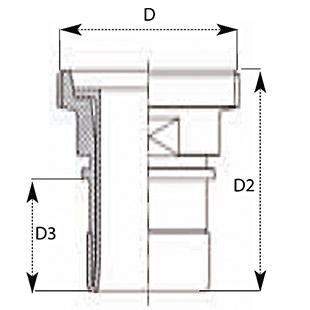

编码 |
接头材质 |
口径 |
配套软管尺寸 |
D 螺纹 |
D2
min |
D3
min |
PLDM019S6 |
SS316+PFA |
3/4" |
19 |
Rd
44 x 1/6" |
74.0 |
34.0 |
PLDM025S6 |
SS316+PFA |
1" |
25 |
Rd 52 x 1/6" |
74.0 |
34.0 |
PLDM032S6 |
SS316+PFA |
1-1/4" |
32 |
Rd
58 x 1/6" |
74.0 |
34.0 |
PLDM038S6 |
SS316+PFA |
1-1/2" |
38 |
Rd 65 x 1/6" |
74.0 |
33.5 |
PLDM050S6 |
SS316+PFA |
2" |
50 |
Rd
78 x 1/6" |
80.5 |
40.0 |
PLDM063S6 |
SS316+PFA |
2-1/2" |
63 |
Rd 95 x 1/6" |
107.0 |
52.0 |
PLDM075S6 |
SS316+PFA |
3" |
75 |
Rd
110 x 1/6" |
127.5 |
56.0 |
PLDM100S6 |
SS316+PFA |
4" |
100 |
Rd 110 x 1/4" |
144.0 |
80.5 |
