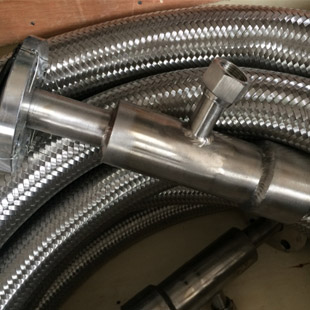

夹套管 HEL
夹套管 HEL
  • 夹套管在石油化工、化纤等装置中应用较为广泛,它由内管(主管)和外管组成。材质采用不锈钢,内管输送的介质为工艺物料,外管的介质为蒸汽、热水、冷媒或联苯热载体等。
电子邮箱 QQ在线 打印此页 收藏此页
Description/产品详情

夹套管 HEL

夹套管在石油化工、化纤等装置中应用较为广泛,它由内管(主管)和外管组成。材质采用不锈钢,内管输送的介质为工艺物料,外管的介质为蒸汽、热水、冷媒或联苯热载体等。

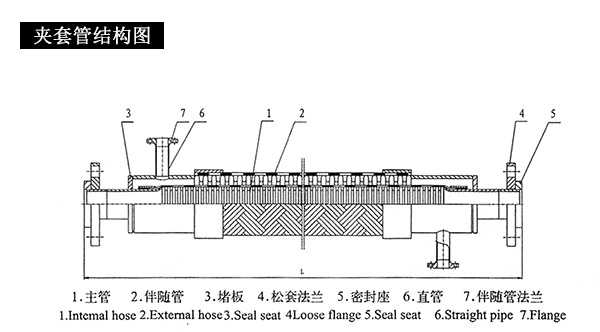

夹套管结构图

编码 通径 公称压力 主管连接参数 伴随管连接参数 试验压力(MPA) 弯曲半径 长度
HEL DN1/DN2 PN(MPA) 法兰标准 法兰通径 法兰标准 液压 气密 mm mm
50/80   ASME B16.5 Class 150#RF 15 ASME B16.5 Class 150#RF 1.5PN 1.0PN 800 1000
65/100 0.6 25 1000 1100
80/125 1.0 32 1250 1300
100/150 1.6 40 1500 1300
125/200 2.0 50 2000 1500
150/250 2.5 65 2500 1600
200/300 4.0 80 3000 1800
250/350   100 3500 2000
300/400   125 4000 2100
