衬氟球阀
衬氟球阀
  • 温度范围:-60℃至+230℃
    工作压力: 16bar(250psi)
    颜色选择:透明色或黑色
    适用流体:可输送极强的化学腐蚀性介质、可耐高温、耐真空、可防静电
    应用领域:用于食品卫生、医药制药、化工化学、生物工程等行业
    符合标准:符合FDA和USP认证
电子邮箱 QQ在线 打印此页 收藏此页
Description/产品详情

衬氟球阀



一、    产品简介

产品特点:
13毫米以上阀体内衬PFAFEP,高抗渗透性,楔形槽锁定的防真空设计,几乎透明,最佳的质量保证
2,承压阀体材质可供选择
3,永久的阀体法兰密封,既使在最频繁的热循环条件下也有效,阀体的密封处有足够的内衬厚度,迷宫式密封使连接件处的接触面积最大化,杯壮及锥壮的结构的阀体能进行适当的自行定位。
4,全通径球提供与管道相等的高CV值。
5,加强的PTFE阀座为阀球提供了永久的弹性承载,保证密封气密性。
6,防静电:由于一体式阀杆与阀体构造及弹性的电势相等,从而消除了任何静电积累。
7,一体式的球/阀杆设计,减少替在的阀球和阀杆的失效,无滞后,理想的流量控制。

工作范围:工作温度150;工作压力:150Lb

应用领域:针对腐蚀性及危险性介质的切断及自控阀,用于不锈钢无法有效抵抗其腐蚀性的场合,替代特殊材料的金属阀,在要求大流量场合,具有更低的扭矩,减少维修,降低维修成本。





二、适用领域和流体

化学工厂

硫酸.硝酸.盐酸.醋酸.碱氯水.磷酸.硝酸

食品工厂

啤酒..调味料.巧克力

药品工厂

维他命药品.氟化钙

煤气工厂

硫化氢.亚硫酸气体(干.湿)

溶剂工厂

甲醇..二甲苯.乙酸乙酯.甲基乙基酮







三、标准规格

阀门标称直径范围

DN15-DN30O

适用法兰规格

JIS 10K ASME 150LB

最高使用压力

150LB

使用温度范围

20-150

密封试验压力

2.2Mpa

强度试验压力

3.0Mpa

驱动方式

手动、涡轮动、电动、气动

主要材质

阀体:WCB
阀杆/球:WCB+PFA
阀座:PTFE

涂装方式

环氧树脂





四、球阀90°开启时CV

通径(mm

25

40

50

80

100

150

200

300

150LB

55

210

310

684

1546

3262

4565

17500



五、球阀扭矩表

尺寸

25

40

50

80

100

150

200

250

300

扭矩

10

20

25

85

120

320

700

1550

2000

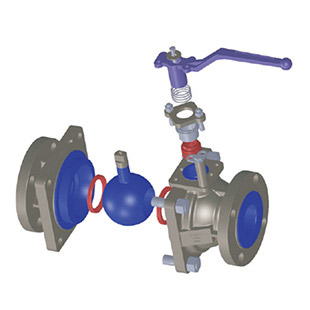

六、零部件材料与外型尺寸

部位

描述

材质

部位

描述

材质

1

阀体

WCB/PFA

10

弹簧

304

2

球体

WCB/PFA

11

螺栓

304

3

螺栓

304

12

螺母

304

4

螺母

304

13

弹簧

304

5

阀盖

WCB/PFA

14

手柄

304

6

阀座

PTFE

15

垫片

304

7

填料

PTFE

16

螺栓

304

8

轴套填料

304

17

螺栓

304

9

填料压盖

CF8

18

定位杆

304



GB/T9113.PN16连接尺寸

DN

o

c

g

b

f

z-d

15

95

65

46

14

2

4-14

20

105

75

56

16

2

4-14

25

115

85

65

16

2

4-14

32

140

100

76

18

2

4-18

40

150

110

84

18

2

4-18

50

165

125

99

20

2

4-18

65

185

145

118

20

2

4-18

80

200

160

132

20

2

8-18

100

220

180

156

22

2

8-18

125

250

210

184

22

2

8-18

150

285

240

211

24

2

8-22

200

340

295

266

24

2

12-22

250

405

355

319

26

2

12-26

300

460

410

370

28

2

12-26



JIS B2212 10K连接尺寸

DN

o

c

g

t

f

N-

15

95

70

52

11

2

4-15

20

100

75

58

13

2

4-15

25

125

90

70

13

2

4-19

32

135

100

80

14

2

4-19

40

140

105

85

14

2

4-19

50

155

120

100

14

2

4-19

65

175

140

120

16

2

8-19

80

185

150

130

16

2

8-19

100

210

175

155

16

2

8-23

125

250

210

185

18

2

8-23

150

280

240

215

20

2

8-23

200

330

290

265

20

2

12-23

250

400

355

325

22

2

12-25

399

445

400

400

22

2

16-25



ASME B 16.5 连接尺寸-150LB

DN

L

o

c

g

t

f

N-

H

W

ISO 5211

15

108

89

60.5

35

11.5

2

415

126

160

F05

20

117

98

70

43

13

2

415

126

160

F05

25

127

108

79.5

51

15.5

2

415

131

160

F05

32

140

117

89

64

16

2

415

131

160

F05

40

165

127

98.5

73

18

2

415

160

200

F07

50

178

152

120.5

92

22

2

419

170

200

F07

80

203

190

152.5

123

27

2

419

230

260

F07

100

229

229

190.5

157

27

2

419

265

313

F10

150

267

279

241.5

212

31

2

822

347

535

F12

200

292

345

298.5

265

29

2

822

-

-

F14

250

330

405

362

320

30

2

1226

-

-

F14

300

610

485

431.8

380

32

2

1226

-

-

F14
