一、单卡套接头

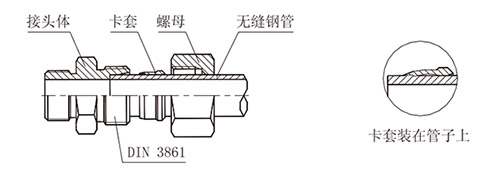

卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

24度锥的W型柱端按DIN3861标准。

卡套采用双刃卡套。

通常情况接头体和螺母表面镀锌处理，接头适用的工作压力最高可达63Mpa，无缝钢管外径最大为42mm。

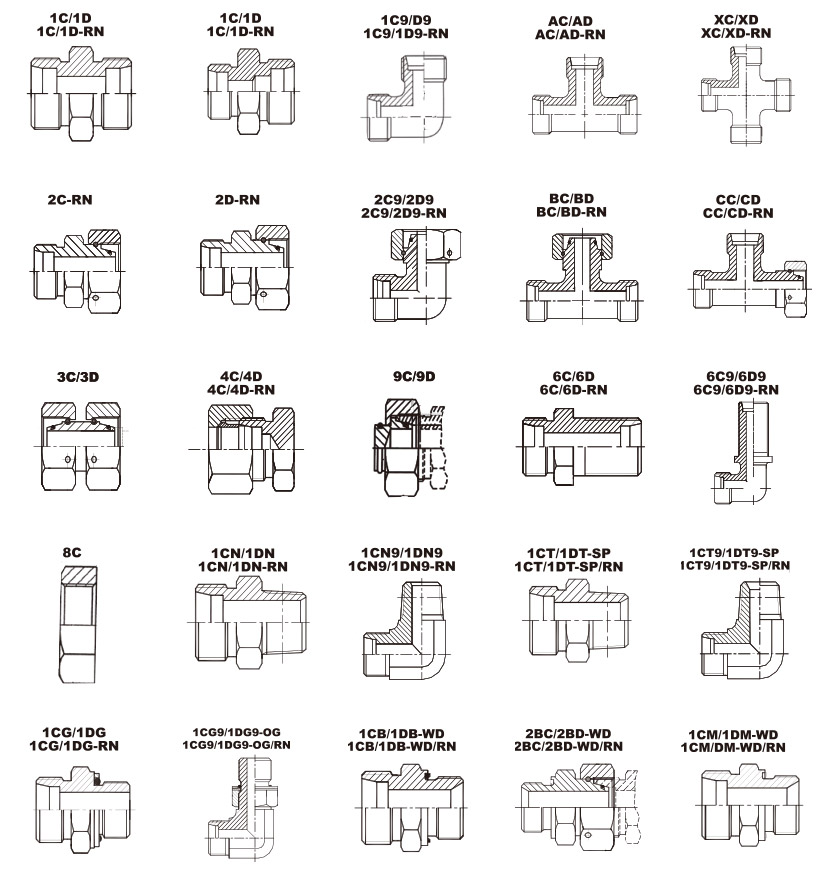

卡套接头系列：

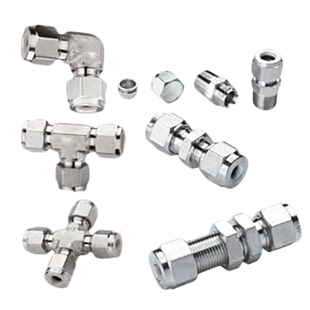

二、双卡套接头

特点

-活动负载和双卡套设计。

-易于安装。

-安装时不会把扭矩传输到卡套管上。

-间隙检测规确保了首次安装的充分紧固。

双卡套的机械式抓紧设计

双卡套将密封功能和对卡套管的抓紧功能分开、每个卡套都针对其相应的功能进行了优化。

前卡套用于形成密封：与接头本体之间的密封，卡套管外径的密封。

旋转螺母时、后卡套将：沿轴向推进前卡套，沿径向施加一个有效的卡套管抓紧。

在装配具有先进几何形状设计特点的管接头时(如上图所示)、前卡套被推入到接头本体和卡套管形成主密封、而后卡套向内产生铰链作用以对卡套管形成强有力的抓紧。后卡套的几何形状有助于产生先进的工程铰链-夹箍作用、这种作用可把轴向运动转化为卡套管上的径向挤压作用、操作时只需要很小的装配扭矩。

先进几何形状、铰链 - 夹箍作用的后卡套设计这是1/4至1/2 in.和6至12 mm不锈钢卡套管接头的标准设计、其目的是帮助安装人员完成更加坚固的防泄漏卡套管连接。在这些尺寸中、一种独有的表面硬化工艺以及独特的凹槽和特定断面几何形状为后卡套提供了独一无二的工程学特点。具有铰链－夹箍作用的后卡套设计不仅进一步增强了传统卡套设计所具有的坚固性能、而且还提供了：

极佳的气体密封和卡套管抓紧作用

-易于进行正确的安装

-可靠的复装

-极好的抗振动疲劳性能和卡套管支撑

-与原来相同尺寸的不锈钢卡套管接头完全兼容。
