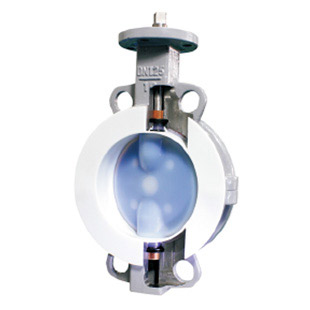

衬氟蝶阀
衬氟蝶阀
  • 温度范围:-60℃至+230℃
    工作压力: 16bar(250psi)
    颜色选择:透明色或黑色
    适用流体:可输送极强的化学腐蚀性介质、可耐高温、耐真空、可防静电
    应用领域:用于食品卫生、医药制药、化工化学、生物工程等行业
    符合标准:符合FDA和USP认证
电子邮箱 QQ在线 打印此页 收藏此页
Description/产品详情

衬氟蝶阀



一.产品简介

高耐腐蚀性/耐久性:特氟隆(PTFE/PRA)所具有的高耐腐蚀性和防止流体附着的性质最合适于强酸、天然气、食品等的流体。并且防止流体滞留的独特内部构造,更加确保了制品的耐久性和清洁。

采用新方式的阀体封条:阀门本体安装备份橡胶,因橡胶的压缩反力,使阀板的外围被阀体反弹垫所包覆。并且,为了提高密封性,阀体中心部向内侧稍微隆起。阀板紧密地被封住,使其具有良好的密封性。

高耐热性、耐压性能抵抗恶劣的环境:150℃、1.0MPA的条件下,密封性保持不变并且能维持操作性,即使是恶劣的环境也能使用。

防止液体渗漏的三重封条结构:1次是阀板和阀座间过盈实现密封;2次封条是○型圈;3次是锥度的压力而产生的密封。三重的密封结构完全阻止了介质的渗漏。



二.使用领域和流体

化学工厂

硫酸·硝酸·盐酸·醋酸·碱氯水·磷酸

食品工厂

啤酒·酒·调味料·巧克力

药品工厂

维他命药品·氟化钙

煤气工厂

硫化氢·亚硫酸气体(干·湿)

溶剂工厂

甲醇·苯·二甲苯·乙酸乙酯·甲基乙基酮



三.标准规格

阀门标称直径范围

50~900mm

适用法兰规格

JIS 10K ASME 125/150Lb

最高适用压力

液体1.0MPa

气体0.25MPa

使用温度范围

20~150

密封试验压力

1.1MPa

气体0.3MPa

强度试验压力

1.5MPa

驱动方法

手动、涡轮动、气动、电动

主要材质

阀体:WCB

阀板:WCB+PFA

阀杆:45

阀座:PTFE

涂装式样

环氧树脂系列 满塞尔N6



四、DN50-300

口径

A

B

C

D

E

F

G

H

N-Ø

L

G

X

Y

重量kg

50

77

57

12.6

27

115

60

10.9

3

4-Ø10

52

100

9

42

2.2

65

77

57

12.6

27

115

60

10.9

3

4-Ø10

52

100

9

42

2.2

80

92

70

12.6

32

150

86

10.9

3

4-Ø10

46

135

18

66

4.2

100

92

70

15.9

32

160

115

12.9

5

4-Ø10

52

158

25

85

6.4

125

92

70

15.9

32

175

130

12.9

5

4-Ø14

56

185

35

112

7.9

150

115

89

22.2

45

192

145

19.2

5

4-Ø14

56

210

48

139

10.4

200

115

89

22.2

45

220

175

19.2

5

4-Ø14

60

263

69

187

17

250

140

108

31.8

50

275

215

28

8

4-Ø14

68

320

90

237

25

300

140

108

31.8

50

310

250

28

8

4-Ø14

78

368

112

290

34.5



口径

10K

ØD

N1-Ø

150lb

ØD

n1-Ø1

50

120

419

120.7

419

65

140

419

139.7

419

80

150

819

152.4

419

100

175

819

190.5

819

125

210

823

215.9

822

150

240

823

241.3

822

200

290

1223

298.5

822

250

355

1225

362

1225

300

400

1625

431.8

1225



口径

A

B

C

D

E

F

G

H

N-Ø

L

G

X

Y

重量kg

50

77

57

12.6

27

115

60

10.9

3

4-Ø10

52

100

9

42

2.9

65

77

57

12.6

27

115

60

10.9

3

4-Ø10

52

100

9

42

2.9

80

92

70

12.6

32

150

86

10.9

3

4-Ø10

46

135

18

66

5.5

100

92

70

15.9

32

160

115

12.9

5

4-Ø10

52

158

25

85

8.3

125

92

70

15.9

32

175

130

12.9

5

4-Ø14

56

185

35

112

10.3

150

115

89

22.2

45

192

145

19.2

5

4-Ø14

56

210

48

139

13.5

200

115

89

22.2

45

220

175

19.2

5

4-Ø14

60

263

69

187

22.1

250

140

108

31.8

50

275

215

28

8

4-Ø14

68

320

90

237

32.5

300

140

108

31.8

50

310

250

28

8

4-Ø14

78

368

112

290

44.9



口径

10K

ØD

N1-Ø

150lb

ØD

n1-Ø1

50

120

416

120.7

45/8

65

140

416

139.7

45/8

80

150

816

152.4

45/8

100

175

816

190.5

85/8

125

210

820

215.9

83/4

150

240

820

241.3

83/4

200

290

1220

298.5

83/4

250

355

1222

362

127/8

300

400

1622

431.8

127/8



五、DN350-600

口径

A

B

C

D

E

F

G

H

N-Ø

L

K

X

Y

重量kg

350

210

165

38

55

360

285

33

10

4-Ø22

78

410

136

341

75

400

210

165

38

55

395

320

33

10

4-Ø22

102

460

147

383

110

450

210

165

44

65

435

360

38.5

14

4-Ø22

114

518

167

432

130

500

210

165

44

65

455

385

38.5

14

4-Ø22

127

565

181

473

190

600

210

165

55

75

525

445

49

16

4-Ø22

154

658

218

569

280



口径

10K

ØD

N1-Ø

150lb

ØD

n1-Ø1

350

445

1625

476.3

201 3/8

400

510

1627

539.8

201 1/4

450

565

2027

577.9

161 1/4

500

620

2027

635

161 1/8

600

730

2433

749.3

121 1/8



口径

A

B

C

D

E

F

G

H

N-Ø

L

K

X

Y

重量kg

350

210

165

38

55

360

285

33

10

4-Ø22

78

410

136

341

97

400

210

165

38

55

395

320

33

10

4-Ø22

102

460

147

383

143

450

210

165

44

65

435

360

38.5

14

4-Ø22

114

518

167

432

169

500

210

165

44

65

455

385

38.5

14

4-Ø22

127

565

181

473

247

600

210

165

55

75

525

445

49

16

4-Ø22

154

658

218

569

365



口径

10K

ØD

N1-Ø

150lb

ØD

n1-Ø1

350

445

1622

476.3

201

400

510

1624

539.8

161

450

565

2024

577.9

161 1/8

500

620

2024

635

201 1/8

600

730

2430

749.3

201 1/4



六、DN700-900

口径

A

B

C

D

E

F

G

H

N-Ø

L

K

X

Y

重量kg

700

300

254

70

120

670

550

55

20

8-Ø19

165

780

268

680

75

800

300

254

70

120

750

600

55

20

8-Ø19

190

885

295

756

110

900

300

254

85

120

790

630

67

22

8-Ø19

203

990

167

432

130



口径

10K

ØD

N1-Ø

150lb

ØD

n1-Ø1

700

840

2433

795.3

407/8

800

950

2833

900.1

487/8

900

1050

2833

1009.6

441



90度开CV值表

mm

CV

50

210

65

210

80

410

100

710

125

1150

150

1750

200

3550

250

5100

300

8870

350

9200

400

14500

450

20100

500

22000

600

31000

700

39500

800

51750

900

63600
